技術知識

首頁 / 新聞中心 / 技術知識 / 【基礎知識】電機常用的安裝方式及其代碼、尺寸

【基礎知識】電機常用的安裝方式及其代碼、尺寸

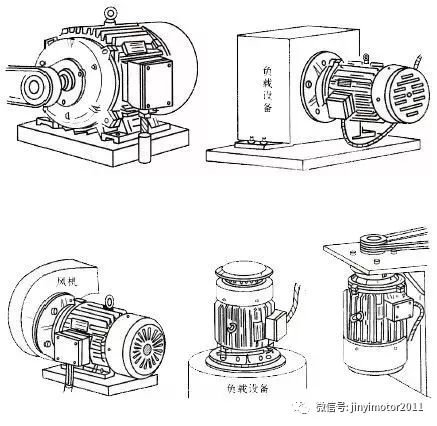

電動機的安裝方式(見下圖)是指它在機械系統中與構架或其他部件的連接方式。有兩種代碼形式,一種是IMBx,另一種是IMVy。其中,IM是國際通用的安裝方式代號;B代表臥式,限電動機軸線水平;V代表立式,限電動機軸線豎直;x和y各是1~2個數字,表示連接部位和方向。

電機安裝型式代號

IM+B(或V)+阿拉伯?dāng)?shù)字(1-2位)

IM:安裝方式英文“Installation al Mounting type”的縮寫;

B:表示電機在使用時為臥式安裝,軸呈水平方向;

V:表示電機在使用時為立式安裝,軸與水平方向垂直。

說明:電機主軸伸端統一為“D”端,如果為雙軸伸電機,輔助軸伸端統 義為“N”端

IMB安裝代碼釋義

B3——臥式用地腳安裝在基礎構件上;

B35——臥式借用地腳安裝在基礎構件上,并附用凸緣安裝;

B5——臥式用凸緣安裝;

B6——臥式用地腳安裝在墻上,從D端看地腳在左;

B7——臥式用地腳安裝在墻上,從D端看地腳在右;

B8——臥式用地腳安裝在頂上方;

B9——臥式D端無端蓋采用D端機座端面安裝;

B15——臥式采用地腳主安裝,D端無端蓋采用機座端面輔助安裝;

B20——臥式有抬高地腳,并用地腳安裝在基礎構件上。

規律:只有一個數字代號的沒有輔助或附加安裝。

IMV安裝代碼釋義

V1——立式用凸緣安裝,D端朝下;

V15——立式用地腳安裝在墻上,并用凸緣作附加安裝,D端朝下;

V3——立式用凸緣安裝,D端朝上;

V5——立式用地腳安裝在墻上, D端朝下;

V6——立式用地腳安裝在墻上, D端朝上;

V8——立式D端無端蓋,用D端機座端面安裝,D端朝下;

V9——立式D端無端蓋,用D端機座端面安裝,D端朝上;

V10——立式機座有凸緣并用其安裝,D端朝下;

V16——立式機座有凸緣并用其安裝,D端朝上;

以上代號僅是電機與基礎構件的安裝方式,對于和設備的聯接方式則采用另外的代號。

簡單來說,一般三相電動機常用的安裝方式有?B3,?B5,B35三種,B3有底座,無直連安裝法蘭盤;B5無底座,有直連安裝法蘭盤;B35有底座,有直連安裝法蘭盤。

國標常用電機的安裝尺寸

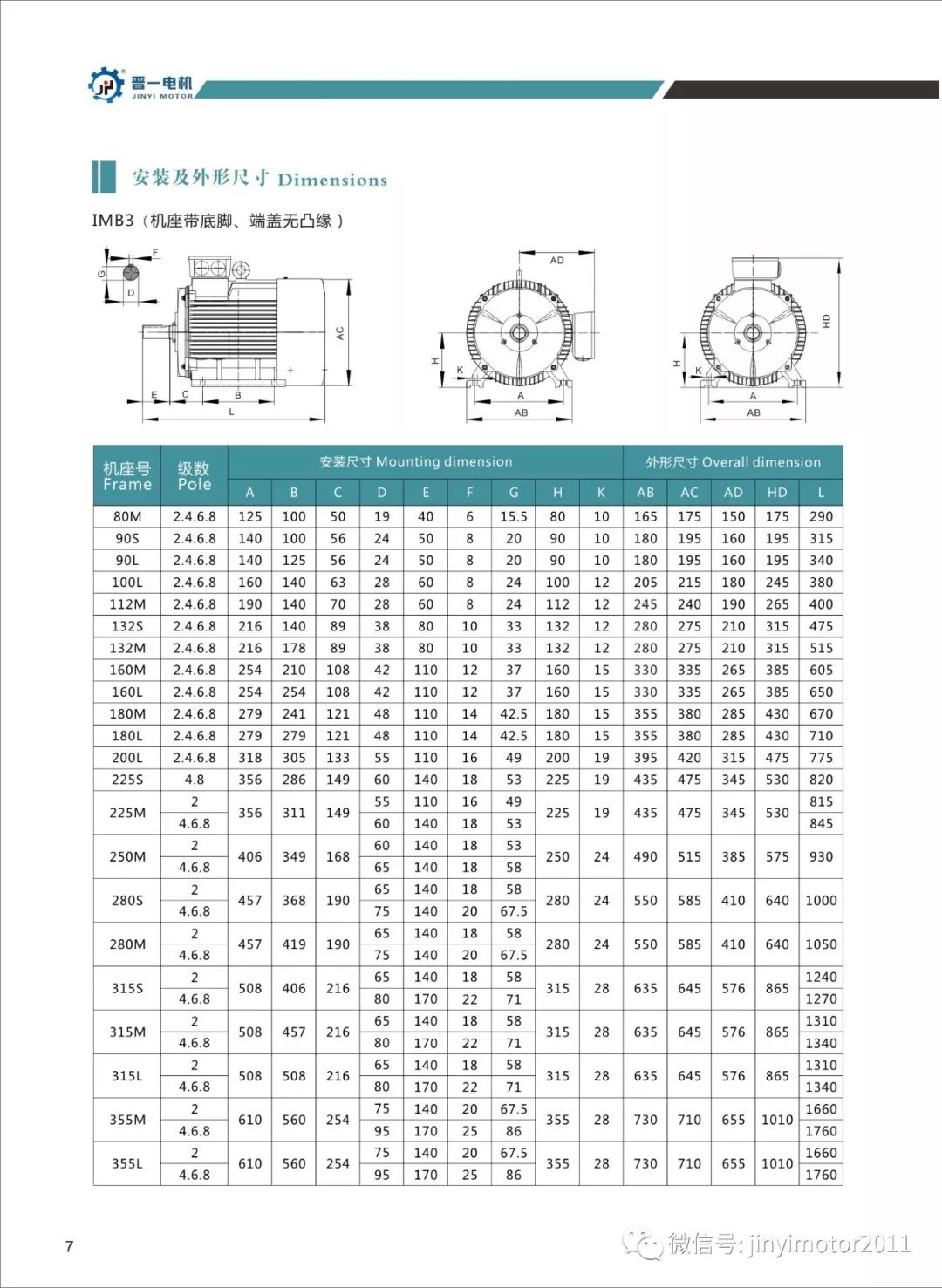

IMB3(機座帶底腳、無直連安裝法蘭盤)

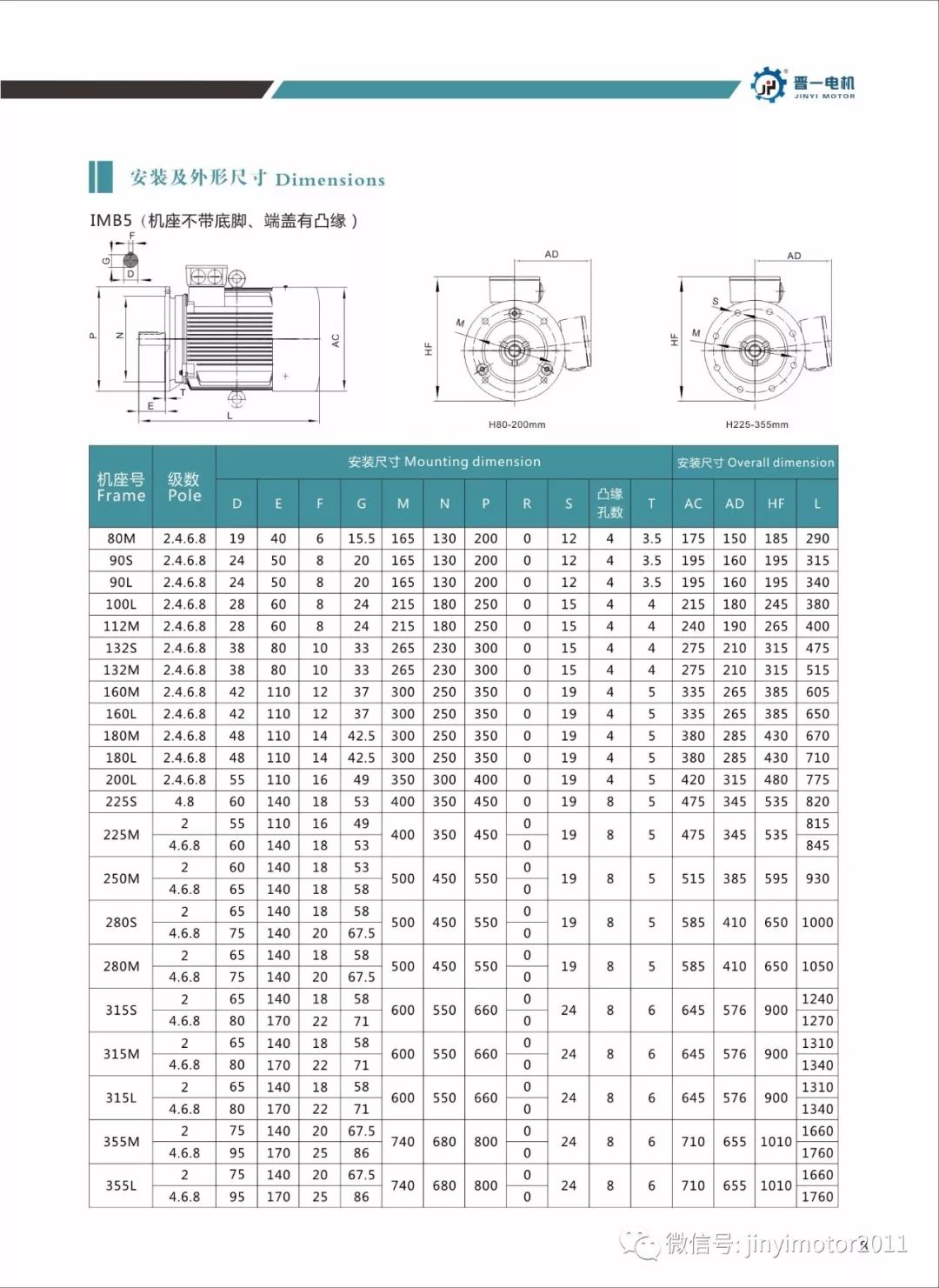

IMB5(機座無底腳、有直連安裝法蘭盤)

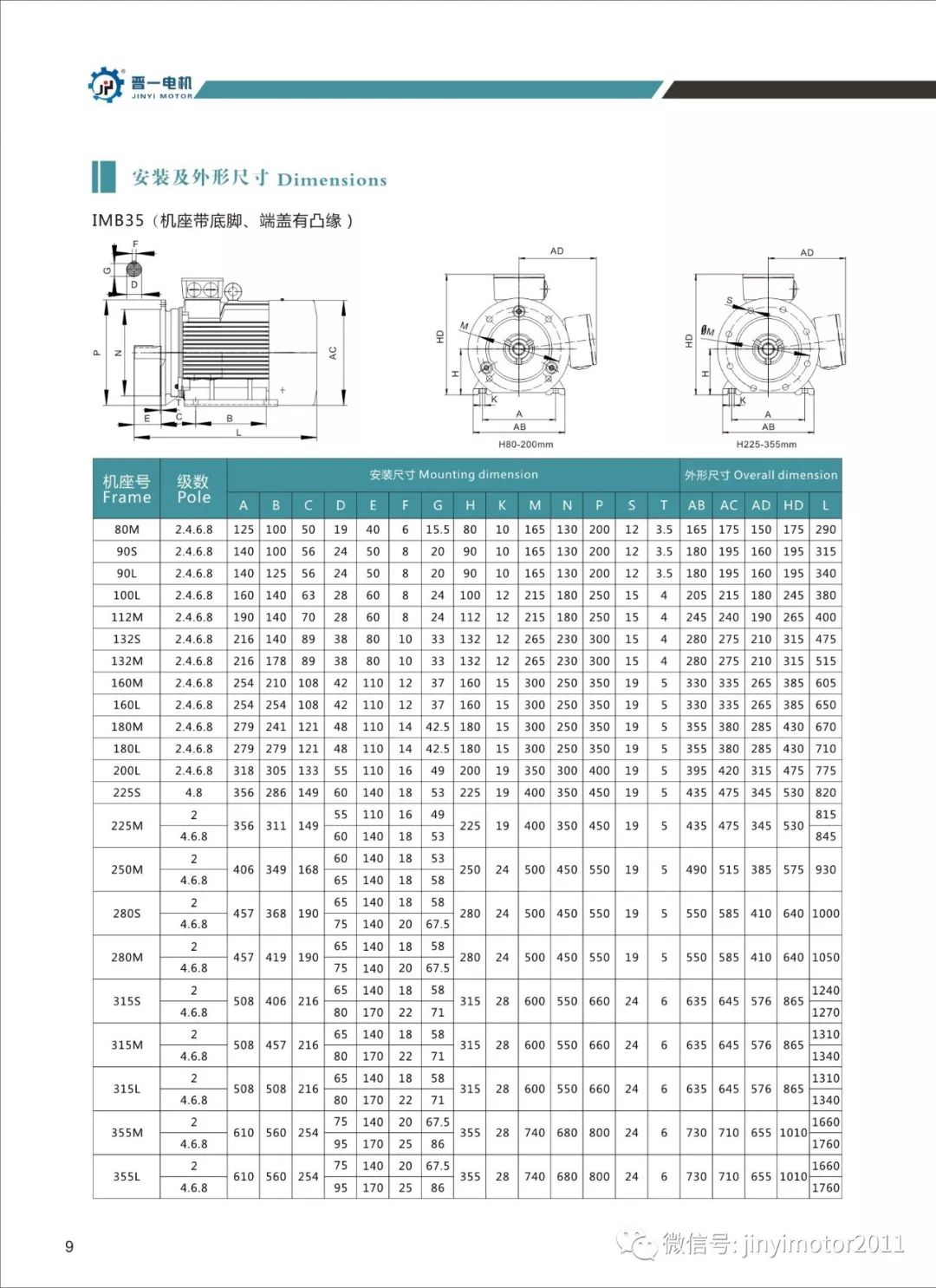

IMB35(機座帶底腳、有直連安裝法蘭盤)
